信號放大器ZET410

一個沒有電氣隔離的信號放大器，輸入：2個差分通道，輸出：2個不對稱通道。

ZET 410前置放大器被用作處理系統、各種儀器和執行器控制系統中的信號放大器。它廣泛用于工業、實驗室和移動研究中。

該放大器可以連接到無源（電阻性）傳感器和集成電路傳感器（緊湊型加速度計、磁場和電場傳感器等）。增益比是固定的（1、10、100或1,000），可以使用放大器前面板上的微開關進行選擇。

ZET 410信號放大器的特點

連接 被動和主動傳感器

1、10、100、1,000 增益比

供電 通過USB 2.0

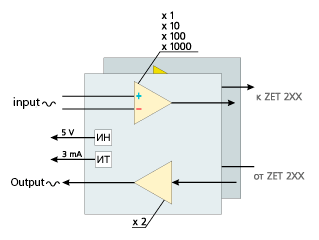

ZET 410信號放大器的流程圖

來自主要傳感器（被動或主動）的輸入信號被轉發到具有切換增益比（GR=1、10、100、1,000）的差分放大器。從放大器輸出，信號被饋送到ADC/DAC單元的輸入，例如ZET 210。從ADC/DAC單元的輸出，信號被傳輸到放大器的輸出。

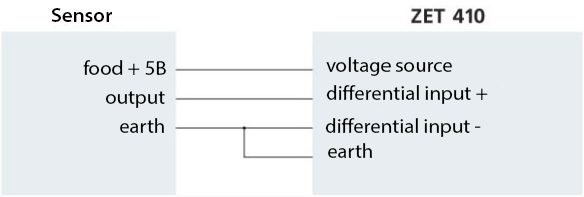

主動傳感器連接圖示

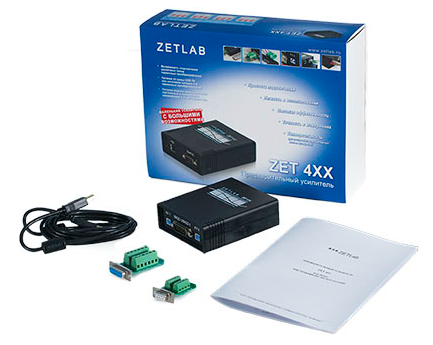

ZET 410 信號放大器的基本配置

ZET 410信號放大器的基本配置：

• 一個沒有電氣隔離的信號放大器。
• 用于連接到PC和供電的USB 2.0電纜。
• 用于插座DB-9和DB-15的端子塊。
• 操作手冊。
