俄羅斯ZETLAB Company ZET 230 ADC DAC模塊

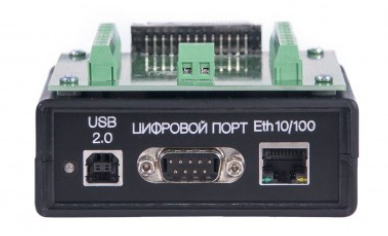

ZET 230 ADC DAC模塊

  • 模擬輸入（ADC）：24位
  • 總轉換頻率高達100 kHz
  • 模擬輸入（DAC）：16位
  • 總轉換頻率高達100 kHz

ZET 230 ADC DAC模塊的優勢

多功能應用

部署多通道分布式系統

簡化自動化系統開發

成本效益解決方案 降低新開發的成本

并行數據采集

通過多個模塊集成實現

離線操作模式

對信號進行數字處理，并將其記錄到閃存驅動器中（無需PC）

廣泛的應用范圍

（現場使用，對結構元件進行測量）

緊湊尺寸

便攜式實驗室

ZET 230 ADC DAC模塊的功能

ZET 230 ADC DAC模塊用于在廣泛的動態和頻率范圍內進行高精度信號測量。該模塊具有集成的25 kHz抗混疊濾波器。ZET 230 ADC DAC模塊不適用于對恒定電平信號進行數字處理。

與ZET 230模塊一起提供的ZETLAB BASE軟件在建立PC連接時立即實現測量和控制性能。ZETLAB BASE軟件包括所有必要的程序，可通過多個通道進行測試和測量，控制測量值，并將當前參數傳輸?shù)絇C。

ZET 230 ADC DAC模塊的主要功能

分析

窄帶頻譜分析

測量

信號的電參數

信號趨勢

掃描和顯示歷史數據

設置

服務軟件和設置

自動化

公式

轉換器

可視化表示

信號形狀表示

任意波形

生成

網絡

通過網絡接收和傳輸信號

ZET 230 ADC DAC模塊的結構框圖如下：

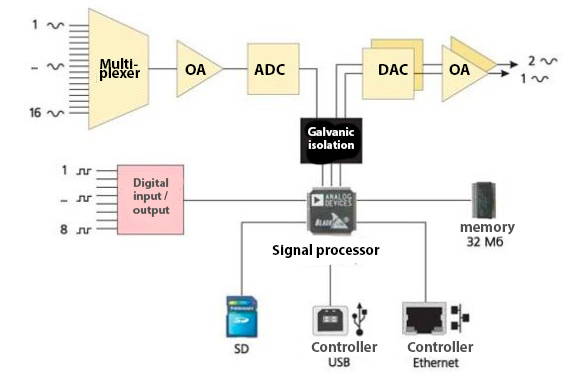

  • 4通道多路復用器依次將所有選定的通道以相等的時間間隔切換到單個運算放大器。當通道切換時，信號處理器會產生一個命令來啟動ADC轉換。轉換完成后，ADC形成就緒標志，并暫停信號處理器的操作。ADC模塊基于聲頻Σ-ΔADC，具有在傳輸帶寬范圍內均勻的頻率響應特性。
  • 信號處理器將數據保存到設備的集成存儲器中，以便進一步通過USB控制器傳輸，通過以太網傳輸，或者記錄到閃存驅動器中。信號處理器的集成存儲器中的數據被轉發到4個獨立的DAC轉換器。DAC輸出信號由運算放大器形成。在模塊激活時（即上電時），進行ADC自校準，并將恒定值的當前讀數設置為零值。

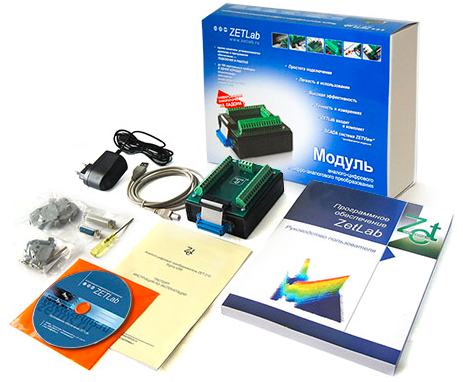

ZET 230 ADC DAC模塊的基本交付范圍包括：

  • ZET 230 ADC DAC模塊；
  • 高速USB 2.0電纜；
  • 端子板；
  • DB-9和DB-25（配對連接器）；
  • 帶有驅動程序和ZETLAB BASE軟件的CD；
  • 一套運行文檔；
  • 模擬輸入/輸出與PC外殼的電氣隔離單元（400 V）。
