美國Zircar Zirconia ZYFB&FBD氧化鋯纖維陶瓷無石棉絕緣纖維耐腐蝕
選擇30 lb/ft3、60 lb/ft3或我們最強(qiáng)的90 lb/ft3版本的氧化鋯結(jié)合釔穩(wěn)定氧化鋯纖維板和圓柱體，這些板和圓柱體易于加工，在空氣中的使用溫度高達(dá)2200°C。我們的氧化鋯板和圓柱體也可以使用 ZR-RIG 進(jìn)行表面處理，以獲得幾乎無塵的產(chǎn)品。
高溫…..低導(dǎo)熱系數(shù)….氧化鋯粘合而成的剛性ZrO2先進(jìn)的陶瓷絕緣連續(xù)應(yīng)用到2000°C。
三種類型
?ZYFB-3（良好）-最低K值
?ZYFB-6（更好）-承載
?FBD（最佳）-最高溫度額定值
無數(shù)的大小
?板12“x12”和9“x18”
?氣缸至10“外徑
?根據(jù)您的配置定制零件加工
氧化鋯纖維陶瓷絕緣類型ZYFB-3， ZYFB-6和FBD是剛性耐火結(jié)構(gòu)，由獨(dú)特的ZYBF散裝纖維組成，這些纖維是開放多孔的，使用在美國紐約州佛羅里達(dá)州工廠的原始ZIRCAR工藝制造。這些材料幾乎是100%的氧化鋯與釔相穩(wěn)定。它們具有極低的導(dǎo)熱性，額定使用溫度高達(dá)2000°C，并且可以暴露在更高的溫度下，最高可達(dá)2200°C，具體取決于應(yīng)用。
ZYFB-3， ZYFB-6和FBD采用專有的真空成型技術(shù)制造，其中包括在建立氧化鋯鍵之前對ZIRCAR ZYBF纖維進(jìn)行預(yù)處理。成形后的產(chǎn)品在受控環(huán)境下進(jìn)一步加工，然后用慢循環(huán)、高溫?zé)峤?/a>完成。結(jié)果是一種具有絕緣性能的陶瓷，在極高的溫度和腐蝕性，氧化性和還原性大氣等惡劣環(huán)境中表現(xiàn)出色。
我們的產(chǎn)品使用最高純度的材料。這些產(chǎn)品只含有極少量的微量氧化物，也不含加熱時產(chǎn)生廢氣的有機(jī)物。因為zircar氧化鋯纖維是氧化釔穩(wěn)定的，它們不會經(jīng)歷純氧化鋯的破壞性相變。
ZYFB-3是我們密度最低的產(chǎn)品，為30 lb/ft3*
ZYFB-6是60 lb/ft3*的中密度產(chǎn)品
FBD是我們最強(qiáng)，密度最高的優(yōu)質(zhì)產(chǎn)品，90磅/平方英尺*
ZYFB&FBD氧化鋯陶瓷纖維板和圓柱體特性
?使用我們自己的制造獨(dú)特的ZYBF體積纖維
?額定溫度高達(dá)2000°C(1)
?相穩(wěn)定10%釔
?高純度
?氧化鋯鍵合
?100%無機(jī)物，無廢氣或異味極低的二氧化硅含量
?非rcf，無石棉
?具有良好的腐蝕性；氧化還原大氣
ZYFB-3是我們密度最低的氧化鋯纖維
陶瓷絕緣產(chǎn)品在30磅/平方英尺。它的額定值高達(dá)1800°C在無負(fù)載應(yīng)用中使用，可以在短時間內(nèi)間歇性地承受更高的溫度而不影響其穩(wěn)定性。ZYFB-3是特殊的，因為它具有最低的熱傳導(dǎo)率(k)在極端溫度下的任何纖維陶瓷絕緣今天市場上。
ZYFB-3是使用我們的ZYBF散裝纖維制造的。

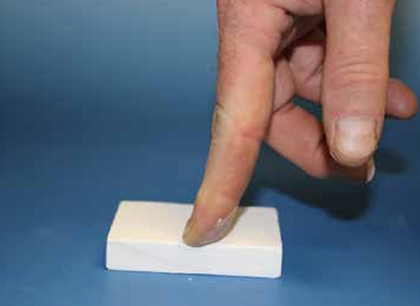

從物理上講，它是一種柔軟的材料，具有輕質(zhì)，多孔，粉狀，粉筆的脆弱性。在處理時，手指可以在材料上留下輕微的印痕
壓力和纖維脫落明顯。ZYFB-3易于加工，但不建議用于要求嚴(yán)格公差的零件。ZYFB-3是優(yōu)越的后備絕緣，支持安裝，夾具或屏蔽。
ZYFB-3非常適用于最低熱流是關(guān)鍵和物理強(qiáng)度或承載能力不是應(yīng)用要求的應(yīng)用。
ZYFB-6是我們ZrO2生產(chǎn)線上的中密度產(chǎn)品，60 lb/ft3。它的額定溫度為1800°C，也可以在短時間內(nèi)保持穩(wěn)定到2200°C的溫度。ZYFB-6在高溫下具有極低的熱流，具有高達(dá)1400°C的良好熱強(qiáng)度，并且能夠在溫度下承受高達(dá)其重量兩倍的負(fù)載。
ZYFB-6是由經(jīng)過預(yù)處理的纖維形成的，比我們常規(guī)的ZYBF散裝纖維短。真空成型較短的纖維產(chǎn)生較重的產(chǎn)品，其抗壓強(qiáng)度比ZYFB-3強(qiáng)5倍，抗折強(qiáng)度比ZYFB-3強(qiáng)3倍。
ZYFB-6在物理上也像軟粉筆，但它比ZYFB-3密度更大，更硬，更少多孔。雖然纖維脫落在ZYFB-6中仍然很明顯，但它比ZYFB-3脆弱得多，并且在本產(chǎn)品中需要更多的力才能使手指留下印象。ZYFB-6易于加工，可以保持嚴(yán)格的公差。
當(dāng)需要重量輕，中密度，可加工，高溫絕緣極低的導(dǎo)熱性，ZYFB-6是一個很好的選擇。
FBD是我們優(yōu)質(zhì)的氧化鋯纖維陶瓷，是我們剛性絕緣產(chǎn)品線中最暢銷的材料。FBD在世界范圍內(nèi)被稱為纖維狀ZrO2絕緣選擇。
FBD的標(biāo)稱密度為90 lb/ft3，根據(jù)應(yīng)用情況，我們的最高連續(xù)使用溫度可達(dá)2000°C。該材料具有很小的收縮率和良好的熱強(qiáng)度，使其在可能需要自支撐材料的應(yīng)用中非常有用。FBD在2000°C下保持尺寸穩(wěn)定，如果您的應(yīng)用可以承受燒結(jié)，則可以將其推至更高的溫度。用于制造FBD的纖維經(jīng)過多次加工和熱處理。它由高度燒結(jié)的纖維組成，纖維長度是我們所有剛性ZrO2中最短的
產(chǎn)品。成品FBD是一種緊密結(jié)合，幾乎無塵，堅硬，堅固的纖維陶瓷。
物理上，F(xiàn)BD就像致密、堅硬的白堊，很少有纖維陶瓷通常伴隨的纖維脫落。如果“手指測試”應(yīng)用于FBD，你應(yīng)該預(yù)料到在這種材料上做縮進(jìn)之前折斷你的手指。FBD強(qiáng)度高，它的抗壓強(qiáng)度是我們低密度ZYFB-3材料的35倍，抗彎強(qiáng)度是14倍。
FBD是目前所生產(chǎn)的多孔性最小、粉塵最少、結(jié)合最緊密、最穩(wěn)定、燒結(jié)程度最高、強(qiáng)度最高的氧化鋯纖維陶瓷產(chǎn)品。緊密結(jié)合使我們能夠加工FBD到非常嚴(yán)格的公差。
建議使用硬質(zhì)合金、硬質(zhì)合金或金剛石刃具切割材料。FBD是唯一的在我們的剛性ZrO2產(chǎn)品線中，我們不認(rèn)為這種材料本身是脆弱的。
FBD在高溫和大多數(shù)腐蝕性環(huán)境中具有優(yōu)異的抗氧化性和還原性。它可以在高達(dá)700°C的溫度下容納熔融的堿金屬氯化物和碳酸鹽，并且可以承受高達(dá)230°C的堿金屬氫氧化物水溶液。FBD能容忍短時間暴露于沸點的無機(jī)酸中。ZIRCAR FBD不含有機(jī)粘合劑，不產(chǎn)生煙霧或氣味，并且在加熱時不會發(fā)生物理上的破壞性相變。FBD的設(shè)計達(dá)到了極限，是氧化鋯纖維陶瓷的極限。

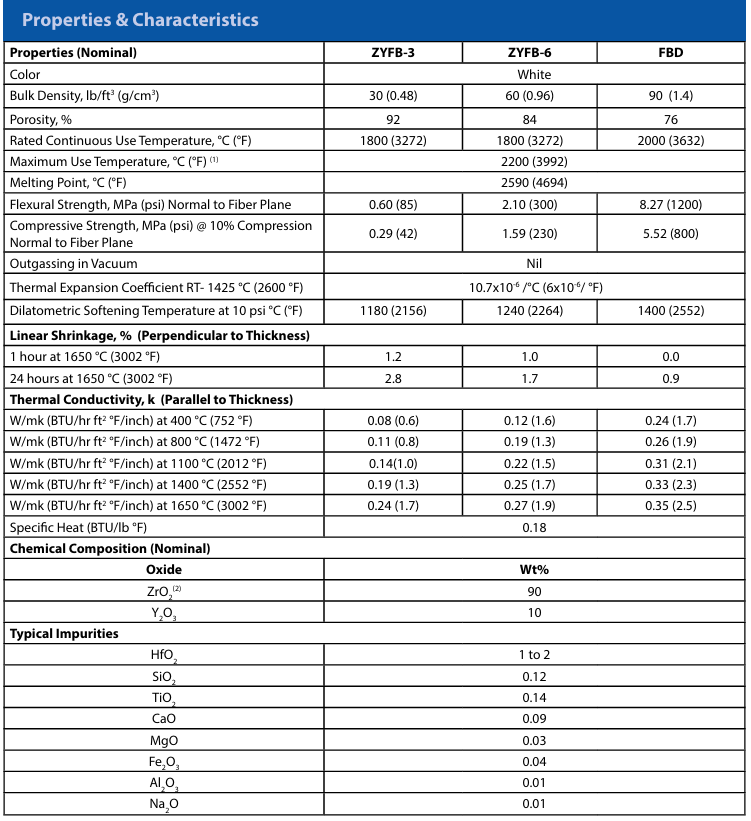

性能

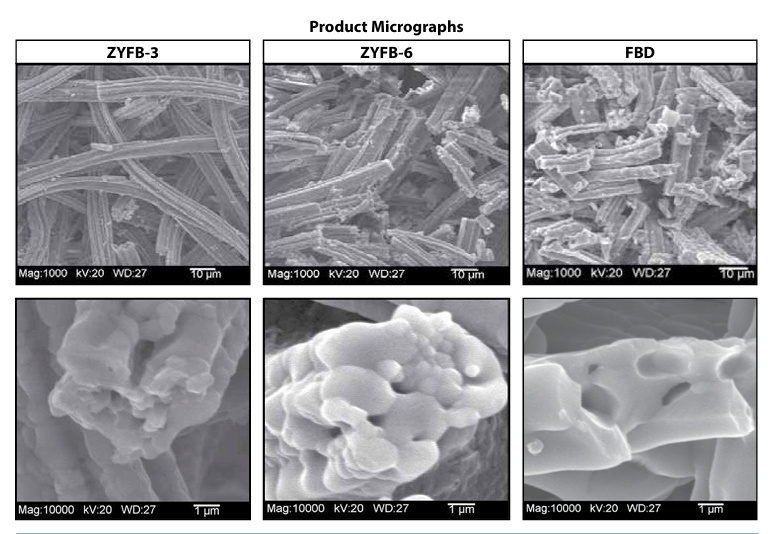

我們在Zircar Zirconia， Inc.生產(chǎn)的產(chǎn)品是獨(dú)一無二的，因為我們的氧化鋯纖維具有開放和封閉的孔隙率。這是一種獨(dú)一無二的孔隙度，是獨(dú)一無二的。我們的產(chǎn)品是業(yè)內(nèi)性能最好的ZrO2纖維陶瓷，在極端溫度和惡劣環(huán)境的挑戰(zhàn)下表現(xiàn)優(yōu)于所有其他產(chǎn)品。下面的顯微照片說明了我們材料的獨(dú)特性。
上面一行的顯微照片顯示了我們不同產(chǎn)品類型中使用的單個纖維的多孔性和長度。ZYFB-3采用較長的纖維，ZYFB-6采用較短的纖維，F(xiàn)BD采用最短的纖維。FBD是三種產(chǎn)品中密度最高、孔隙率最低、強(qiáng)度最高的材料。
上面一行顯微照片也說明了鋸齒狀結(jié)構(gòu)，這是我們所有氧化鋯纖維的特征。纖維優(yōu)先平行于真空成型板表面排列，產(chǎn)生各向異性行為。真空成型陶瓷纖維板垂直于纖維平面的抗壓強(qiáng)度和導(dǎo)熱系數(shù)較低，收縮率較大。板的纖維平面平行于其表面，圓柱體的纖維垂直于圓柱體的半徑。定制的圓柱體和板可以根據(jù)您的應(yīng)用要求制造纖維方向。
底部的顯微照片顯示了單個纖維的高度燒結(jié)的外部和多孔的內(nèi)部結(jié)構(gòu)。請注意，由于FBD是在非常高的溫度下加工的，單個纖維晶粒幾乎與纖維直徑一樣大，并融合成非常光滑、高度燒結(jié)的微觀結(jié)構(gòu)。
