美國Zircar Zirconia Inc 氧化釔穩定氧化鋯水泥ZR-CEM BA001水泥/剛性劑和粉末
無與倫比的ZrO2絕緣行業領導者
現已推出品脫裝產品。
低收縮率… 高強度…?水泥膠粘劑…
用于多孔氧化鋯絕緣材料的高溫粘合。將ZYFB板材粘合成較大組件，或將ZYF或ZY紡織品粘合成所需的任何形狀。
氧化鋯水泥型號ZR-CEM是一種米白色的單組分釔穩定的氧化鋯膠粘劑，其實用溫度極限為2200°C。ZR-CEM專門配制用于將我們的氧化鋯纖維陶瓷氈、板材和圓柱粘合到它們自身或多孔備用熱隔離材料，如多孔耐火磚、氧化鋁和氧化鋁硅纖維板。ZR-CEM是使用在美國紐約州弗羅里達的我們的工廠中使用原始ZIRCAR工藝制造的ZYBF散體纖維制成的。
ZR-CEM由ZYBF釔穩定的氧化鋯磨制纖維和亞微米顆粒組成。添加了硅酸鉀和醋酸鋯粘合劑以增強粘合特性。ZR-CEM略帶酸性（pH值為5），在干燥和燒結后形成強力粘合。

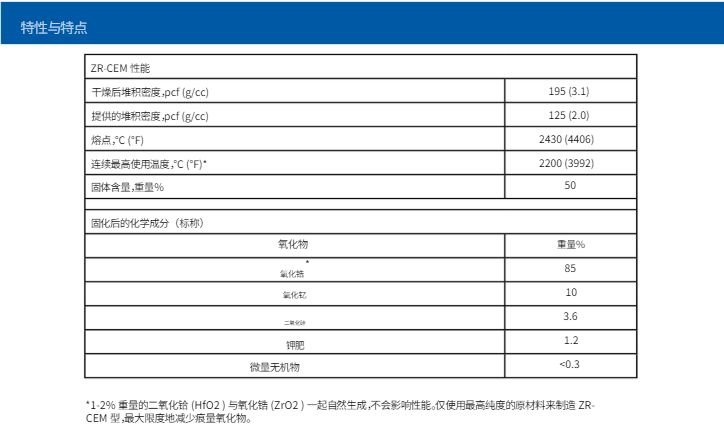

氧化鋯水泥ZR-CEM產品特點
- 使用我們獨特的ZYBF散體纖維制造
- 高溫穩定性高達2200°C（3992°F）
- 10 wt%釔穩定相
- 可在多種氣氛中使用
- 在固化后耐水和蒸汽
- 收縮小，強度高
- 單組分膠粘劑
- 使用安全 – 不易燃
氧化鋯水泥ZR-CEM使用指南
將緊密配合的表面粘合 使用前徹底混合內容。清潔待連接的表面，確保它們沒有灰塵。使用刷子、抹刀或泥刀徹底涂抹待連接的兩個表面，涂上ZR-CEM。根據需要重新涂抹ZR-CEM，直到兩個表面保持濕潤和流動狀態。最初，一些水泥會滲透到多孔材料中。用足夠的壓力推動濕潤的表面，使一些水泥流出。使用刀子或抹刀清除粘合處多余的水泥。在移動或投入使用之前，徹底干燥連接的部件。干燥所需的時間因零件的大小和濕度而異，可能需要幾分鐘到一天或更長時間。可以通過加熱來加快干燥速度，但不要超過200°F（90°C）。通過加熱至至少800°F（426°C）來完成粘合的固化。在大多數情況下，這種固化可以在初始加熱周期中完成。為了獲得最佳的粘合效果，不要預先潤濕待連接的表面。
填補孔洞或粘合超過1/16英寸的不匹配表面
通過將一液盎司（約30毫升）的ZR-CEM與6克輕輕碾碎的ZYFB、ZYF或ZYBF混合，制成厚糊狀。使用抹刀或泥刀將糊狀物填入空隙中。以比上述干燥和固化速度稍慢的速度進行干燥和固化。
對纖維氧化鋯材料進行表面涂層或硬化
將ZR-CEM略微稀釋以使其能夠更深入地滲透到表面。清潔待涂覆的表面，確保其沒有灰塵。使用刷子或海綿將稀釋的ZR-CEM涂抹在待涂覆的區域上。不要涂得比0.03英寸更厚，否則表面涂層可能會開裂。在不超過200°F（80°C）的條件下自然或在烤箱中干燥，并按上述推薦在800°C（426°C）下固化。如果紋理不理想，可以考慮使用ZR-RIG。
氧化鋯水泥ZR-CEM應用領域
粘合氧化鋯纖維陶瓷材料
ZR-CEM用于將氧化鋯纖維陶瓷材料粘合在一起，以及與其他多孔表面粘合。
修復裂縫和開口
ZR-CEM用于修復由氧化鋯纖維陶瓷材料構成的爐壁上的裂縫和開口。對于大多數爐子應用而言，一旦水泥干燥，粘合在一起的物品就可以投入使用。在使用前，固化溫度在800°F（426°C）或更高可能是必要的，以消除醋酸鹽。固化后的粘接接頭強度高于每立方英尺30磅密度的氧化鋯絕緣材料ZYFB-3、ZYZ-3和ZYC的抗拉強度。由于機械或熱應力過大而導致的拉出或剝離通常首先發生在絕緣材料本身。
形成剛性管道、定位器托盤和其他形狀
ZR-CEM可用于通過將纖維陶瓷材料（如ZYF、ZYK或ZYW）粘合在一起并在模具上干燥來形成剛性管道、定位器托盤和其他形狀。ZR-CEM的濃度像稠狀油漆一樣，使用前應充分攪拌。ZR-CEM可以通過浸漬、刷涂、抹刀或滾涂來涂抹。如果ZR-CEM因蒸發而變稠，可以使用去離子水或蒸餾水將水泥恢復到原始濃度。ZR-CEM不易燃且不受凍。對于0.03英寸厚的粘接，一品脫水泥大約可以覆蓋7平方英尺的接縫表面。
產品型號
