ZYFB-3, ZYFB-6 & FBD氧化鋯陶瓷纖維板和圓筒
High Temperature Yttria Stabilized Zirconia Insulation
氧化鋯陶瓷纖維板和圓筒
多孔且可加工
三種類型
– **ZYFB-3 (良好)** – 最低熱導(dǎo)率
– **ZYFB-6 (更好)** – 承重能力
– **FBD (最佳)** – 最高溫度等級(jí)
多種尺寸
– 板材：可達(dá)12″x12″和9″x18″
– 圓柱體：外徑可達(dá)10″
– 定制零件：根據(jù)您的規(guī)格進(jìn)行加工
氧化鋯陶瓷纖維板和圓筒產(chǎn)品特點(diǎn)：
– 使用zircar獨(dú)特的ZYBF散纖維制造
– 最高溫度等級(jí)可達(dá)2000°C
– 相穩(wěn)定性：含10 wt%釔
– 高純度
– 鋯結(jié)合
– 100%無機(jī)物，無逸氣或異味
– 極低的硅含量
– 無可吸入陶瓷纖維（Non-RCF），無石棉
– 在腐蝕性、氧化性和還原性氣氛中表現(xiàn)優(yōu)異
氧化鋯陶瓷纖維板和圓筒產(chǎn)品信息:
高溫 … 低熱導(dǎo)率 … 鋯結(jié)合
用于連續(xù)應(yīng)用至2000°C的剛性ZrO2高級(jí)陶瓷絕緣材料。
鋯氧化物纖維陶瓷絕緣材料類型ZYFB-3、ZYFB-6和FBD是由zircar獨(dú)特的ZYBF散纖維制成的剛性耐火結(jié)構(gòu)，這些纖維是公開多孔的，采用zircar在美國紐約佛羅里達(dá)工廠的原始ZIRCAR工藝制造。該材料幾乎100%是釔穩(wěn)定鋯氧化物。它們具有極低的熱導(dǎo)率，額定使用溫度高達(dá)2000°C，并且根據(jù)應(yīng)用情況，可以暴露在高達(dá)2200°C的溫度下。
ZYFB-3、ZYFB-6和FBD采用專有的真空成型技術(shù)制造，包括在建立鋯結(jié)合之前對(duì)ZYBF纖維進(jìn)行預(yù)處理。成型產(chǎn)品在受控環(huán)境中進(jìn)一步加工，然后以緩慢循環(huán)的高溫?zé)峤幚硗瓿伞＝Y(jié)果是陶瓷在極高溫度和惡劣環(huán)境（如腐蝕性、氧化性和還原性氣氛）中具有優(yōu)異的絕緣性能。
zircar的產(chǎn)品使用最高純度的材料。產(chǎn)品僅含有極少量的痕量氧化物，不含在加熱時(shí)逸出的有機(jī)物。由于鋯纖維是釔穩(wěn)定的，它們不會(huì)經(jīng)歷純鋯的破壞性相變。
– ZYFB-3是我們密度最低的產(chǎn)品，密度為30磅/立方英尺*
– ZYFB-6是中等密度產(chǎn)品，密度為60磅/立方英尺*
– FBD是我們最強(qiáng)、最高密度的優(yōu)質(zhì)產(chǎn)品，密度為90磅/立方英尺*
*標(biāo)稱值
ZYFB-3, ZYFB-6 & FBD氧化鋯陶瓷纖維板和圓筒產(chǎn)品信息：
Product Type ZYFB-3 ,30 lb/ft3? ,Up to 1800 °C
ZYFB-3是我們密度最低的鋯氧化物纖維陶瓷絕緣產(chǎn)品，密度為30磅/立方英尺。它在無負(fù)載應(yīng)用中額定使用溫度可達(dá)1800°C，并且可以在短時(shí)間內(nèi)間歇性地承受更高溫度而不影響其穩(wěn)定性。ZYFB-3的獨(dú)特之處在于它在極端溫度下具有市場(chǎng)上任何纖維陶瓷絕緣材料中最低的熱導(dǎo)率（k）。
ZYFB-3是使用我們的ZYBF散纖維制造的。從物理上看，它是一種柔軟的材料，具有輕質(zhì)、多孔、粉狀、類似粉筆的脆弱性。處理時(shí)，輕微壓力即可在材料上留下指印，且明顯可見纖維脫落。ZYFB-3易于加工，但不推薦用于需要緊密公差的零件。ZYFB-3在作為備用絕緣材料、支撐托盤、夾具或屏蔽件時(shí)表現(xiàn)出色。
ZYFB-3非常適用于對(duì)最低熱流要求極高，而對(duì)物理強(qiáng)度或承重能力沒有要求的應(yīng)用。
Product Type ZYFB-6 60 lb/ft3 Up to 1800 °C
ZYFB-6是zircar ZrO2產(chǎn)品線中的中等密度產(chǎn)品，密度為60磅/立方英尺。它額定使用溫度為1800°C，并且在短時(shí)間內(nèi)能穩(wěn)定承受高達(dá)2200°C的溫度。ZYFB-6在高溫下具有極低的熱流，熱強(qiáng)度可達(dá)1400°C，并且能夠在高溫下承受其自重兩倍的負(fù)載。
ZYFB-6由經(jīng)過預(yù)處理使其纖維比常規(guī)ZYBF散纖維更短的纖維制成。真空成型較短的纖維使產(chǎn)品比ZYFB-3在壓縮強(qiáng)度上強(qiáng)5倍以上，在彎曲強(qiáng)度上強(qiáng)3倍以上。
ZYFB-6在物理上也像柔軟的粉筆，但比ZYFB-3更密實(shí)、更硬、更少孔。雖然ZYFB-6中仍然可以看到纖維脫落，但其脆性遠(yuǎn)低于ZYFB-3，需要更多的力度才能在該產(chǎn)品上留下指印。ZYFB-6易于加工，并且可以保持緊密的公差。
ZYFB-6是一個(gè)優(yōu)秀的選擇，當(dāng)需要一種輕質(zhì)、中等密度、可加工的高溫絕緣材料，并且具有極低的熱導(dǎo)率時(shí)。
Product Type FBD 90 lb/ft3 Up to 2000 °C
FBD是Zircar的高級(jí)鋯氧化物纖維陶瓷，是Zircar剛性絕緣產(chǎn)品線中暢銷的材料。在全球范圍內(nèi)，F(xiàn)BD被譽(yù)為首選的纖維狀ZrO2絕緣材料。
FBD的標(biāo)稱密度為90磅/立方英尺，根據(jù)應(yīng)用的不同，其連續(xù)使用溫度可高達(dá)2000°C。該材料收縮極小，具有良好的高溫強(qiáng)度，使其在可能需要自支撐材料的應(yīng)用中非常有用。FBD在2000°C時(shí)保持尺寸穩(wěn)定，并且如果您的應(yīng)用能夠容忍燒結(jié)，可以推到更高的溫度。
用于制造FBD的纖維經(jīng)過多道工藝處理和熱處理。它由高度燒結(jié)的纖維組成，是Zircar所有剛性ZrO2產(chǎn)品中纖維長(zhǎng)度最短的。成品FBD是一種緊密結(jié)合、幾乎無塵、硬度高、強(qiáng)度強(qiáng)的纖維陶瓷。
物理上，F(xiàn)BD像是一塊密實(shí)、堅(jiān)硬的粉筆，幾乎沒有通常與纖維陶瓷相關(guān)聯(lián)的纖維脫落。如果將“指壓測(cè)試”應(yīng)用于FBD，您應(yīng)該期望在這種材料上留下指印之前會(huì)壓斷您的手指。FBD非常堅(jiān)固，其抗壓強(qiáng)度是Zircar低密度ZYFB-3材料的35倍，抗彎強(qiáng)度是其的14倍。
FBD是Zircar生產(chǎn)的鋯氧化物纖維陶瓷產(chǎn)品中最不多孔、最少灰塵、最緊密結(jié)合、最穩(wěn)定、最燒結(jié)、最堅(jiān)固的材料。緊密的結(jié)合使Zircar能夠?qū)BD加工成非常嚴(yán)格的公差。建議使用固體硬質(zhì)合金、硬質(zhì)合金刀具或金剛石刀具來切割材料。FBD是我們剛性ZrO2產(chǎn)品線中唯一不被認(rèn)為是天生脆弱的材料。
FBD在高溫氧化和還原氣氛以及大多數(shù)腐蝕環(huán)境中具有卓越的抗性。它能夠耐受高達(dá)700°C的熔融堿金屬氯化物和碳酸鹽，以及高達(dá)230°C的堿金屬氫氧化物水溶液。FBD可以在其沸點(diǎn)下短時(shí)間暴露于無機(jī)酸溶液中。FBD不含有機(jī)粘合劑，在加熱時(shí)不產(chǎn)生煙霧或氣味，并且不會(huì)發(fā)生物理上的破壞性相變。FBD被設(shè)計(jì)成極限材料，是鋯氧化物纖維陶瓷中的終極選擇。
ZYFB-3, ZYFB-6 & FBD氧化鋯陶瓷纖維板和圓筒產(chǎn)品應(yīng)用:
– ZYFB-3用作熔融石英加工中的熱面絕緣材料。
– ZYFB-3用作方向凝固爐中的分區(qū)分隔器，用于制造噴氣渦輪葉片。
– ZYFB-6用作傅立葉紅外光譜儀中的紅外源絕緣材料。
– ZYFB-6和FBD用作核反應(yīng)堆熔毀實(shí)驗(yàn)中的絕緣材料。
– FBD用作高溫風(fēng)洞中的密封墊片。
– FBD用作激光加工應(yīng)用中的絕緣材料。
– FBD用作太陽熱化學(xué)反應(yīng)器中的熱面絕緣材料。
– FBD用作晶體生長(zhǎng)站中坩堝的絕緣材料。
– FBD用作工業(yè)傳感器中的氧氣/碳保護(hù)套管。
– ZYFB-3、ZYFB-6和FBD用作連續(xù)和批量高溫過程中夾具和支撐件的可加工絕緣材料。
– ZYFB-3、ZYFB-6和FBD在任何需要輕質(zhì)、低熱導(dǎo)率、高溫度的ZrO2高級(jí)纖維陶瓷絕緣材料的地方表現(xiàn)最佳。

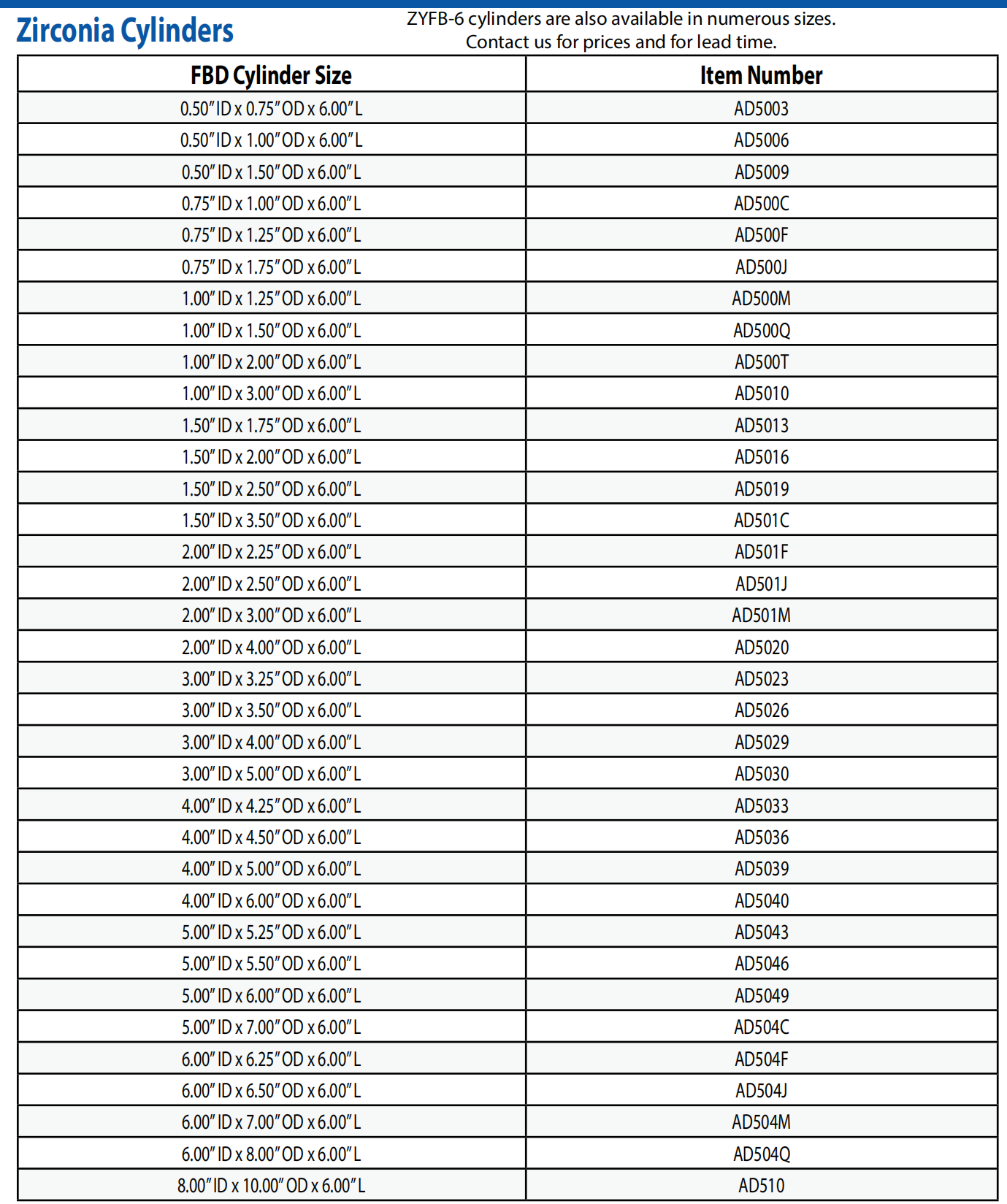

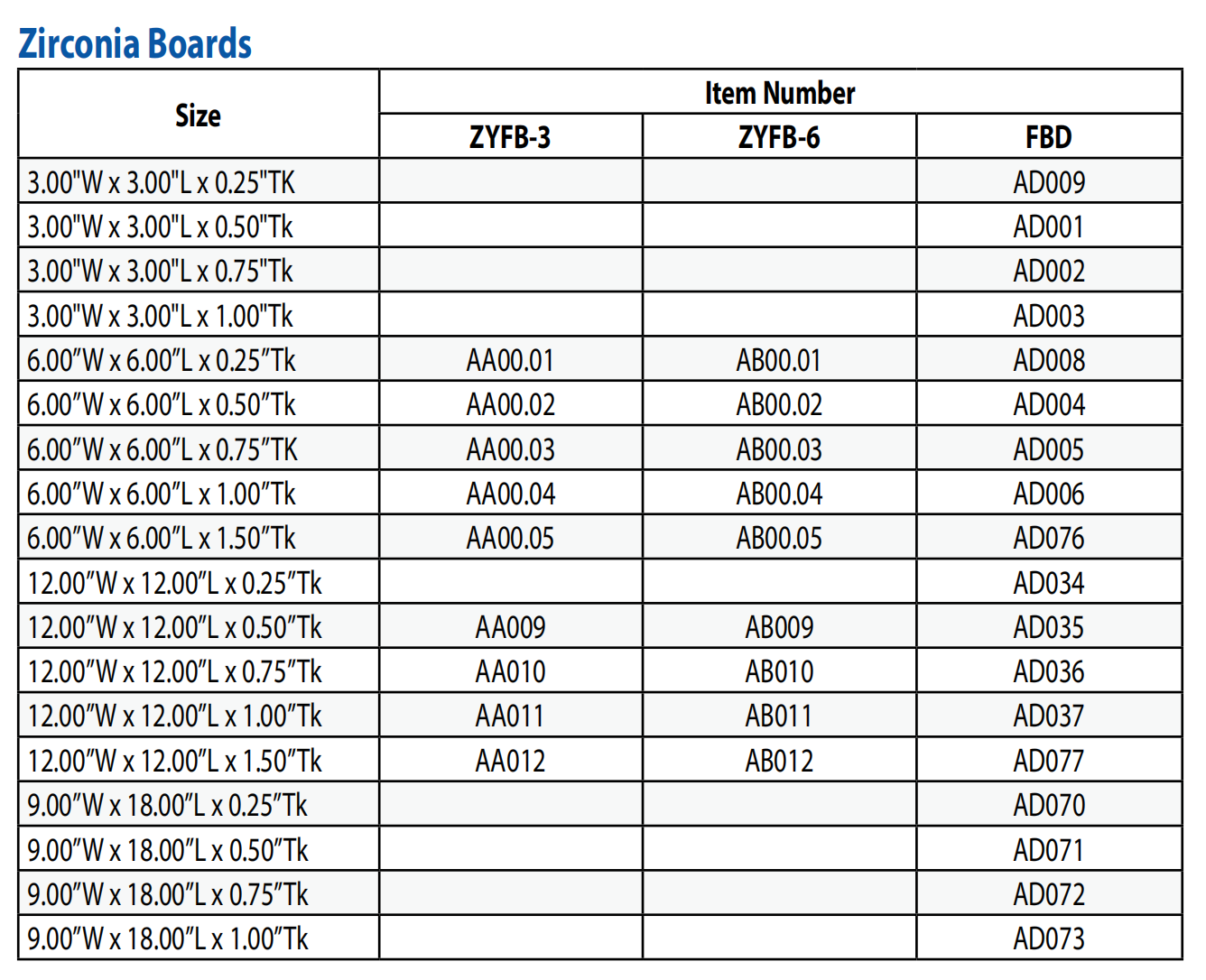

ZYFB-3, ZYFB-6 & FBD氧化鋯陶瓷纖維板和圓筒訂貨號(hào)：

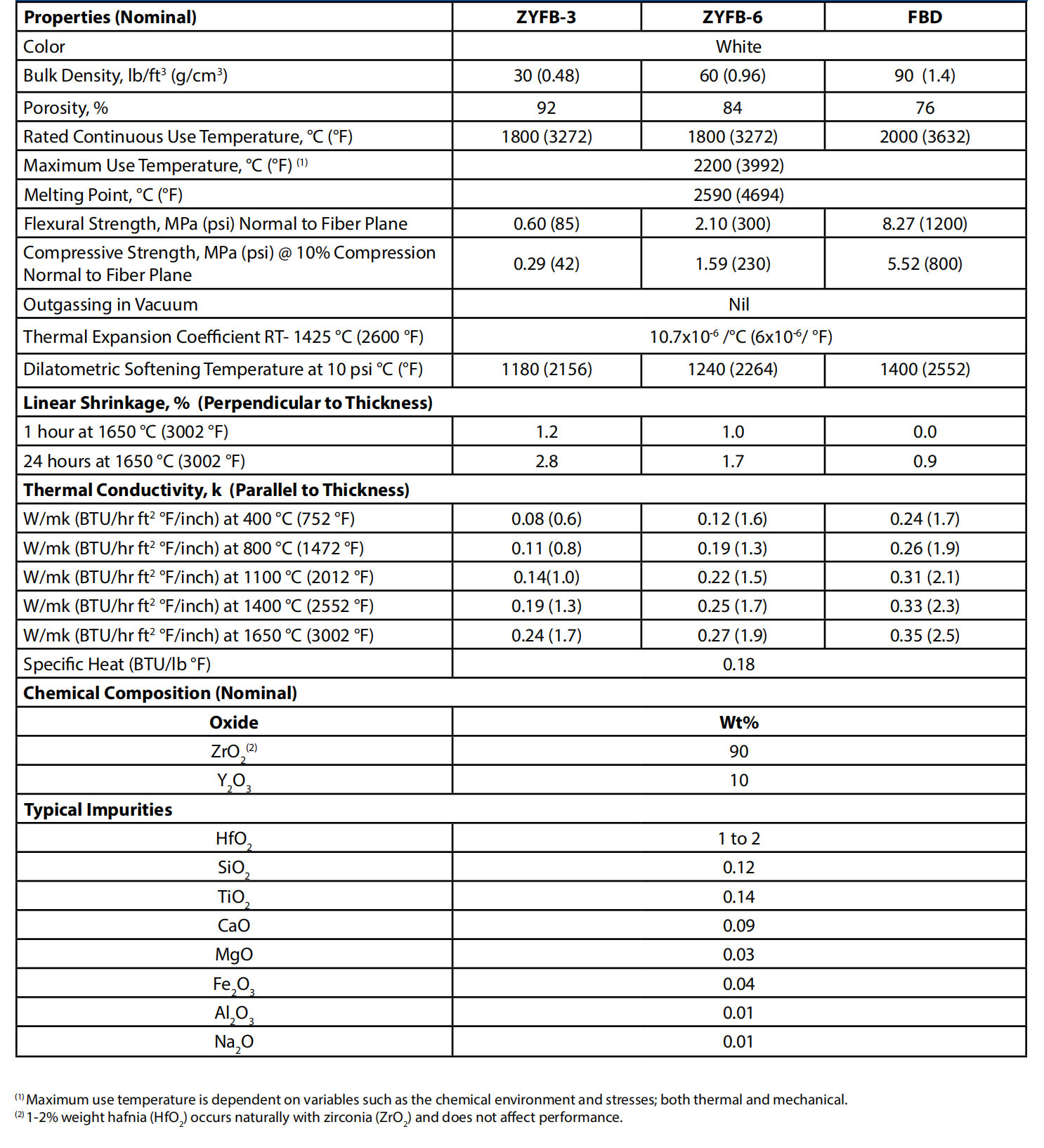

ZYFB-3, ZYFB-6 & FBD氧化鋯陶瓷纖維板和圓筒性能與特性：
