Zircar Zirconia,Buster Alumina Cement,高溫氧化鋁水泥
Buster Alumina Cement,高溫氧化鋁水泥
粘結(jié)多孔材料在高溫下使用
品脫和夸脫供應(yīng)
特征：
?高氧化鋁含量
?高溫穩(wěn)定性高達(dá)1650°C（3000°F）
?低導(dǎo)熱系數(shù)(K)
?固化后耐水和蒸汽
?安全使用-不易燃
?低收縮率，高強(qiáng)度
?出色的熱沖擊性能電阻
?極端高溫穩(wěn)定
?可在多個(gè)大氣
?單組分粘合劑
產(chǎn)品信息：
Buster氧化鋁水泥是一種非白色的單組分氧化鋁粘合劑，使用溫度限制為1650°C。Buster氧化鋁水泥是專門為Buster A和Buster M板和圓柱體粘合而配制的，或用于備用隔熱材料，如多孔耐火磚和硅酸鋁纖維板。巴斯特氧化鋁水泥由研磨過的氧化鋁纖維和亞微米顆粒組成。巴斯特氧化鋁水泥不易燃，微酸性（pH值5），干燥后形成牢固的粘結(jié)。
對于大多數(shù)熔爐應(yīng)用，粘合在一起的物品一旦水泥干燥就可以投入使用。在426°（800°F）或更高的溫度下固化可能是理想的，以形成不透水和高濕度的陶瓷鍵合。固化的粘結(jié)接縫比我們的35磅每立方英尺密度氧化鋁絕緣體Buster M-35的抗拉強(qiáng)度更強(qiáng)。由于過度的機(jī)械或熱應(yīng)力而引起的拉出或脫層通常首先發(fā)生在絕緣材料本身。
使用說明：
緊密結(jié)合的表面
使用前將內(nèi)容物充分混合清潔要連接的表面，確保沒有灰塵。徹底涂上一層表面用刷子、抹刀或鏝刀與Buster氧化鋁水泥粘合。根據(jù)需要重新涂抹水泥，直到兩者都有效表面保持濕潤和流體。最初，會(huì)發(fā)生一些排芯進(jìn)入多孔材料。用足夠的水推濕的表面
迫使一些水泥流出的壓力。用刀或抹刀清除粘接處多余的水泥。擦干連接處在移動(dòng)或投入使用前徹底拆卸。干燥所需的時(shí)間從幾分鐘到一天或更長時(shí)間不等，具體取決于部件的大小和濕度。干燥可以通過加熱加速，不超過90°C（200°F）。完成通過燒至至少426°（800°F）來固化粘結(jié)。在大多數(shù)情況下，這種固化可以在初始加熱時(shí)完成周期。對于0.03英寸厚的粘合劑，一品脫水泥將覆蓋約7平方英尺的接合面。為了最好的紐帶，不要強(qiáng)求濕潤待連接的表面。
迫使一些水泥流出的壓力。用刀或抹刀清除粘接處多余的水泥。擦干連接處在移動(dòng)或投入使用前徹底拆卸。干燥所需的時(shí)間從幾分鐘到一天或更長時(shí)間不等，具體取決于部件的大小和濕度。干燥可以通過加熱加速，不超過90°C（200°F）。完成通過燒至至少426°（800°F）來固化粘結(jié)。在大多數(shù)情況下，這種固化可以在初始加熱時(shí)完成周期。對于0.03英寸厚的粘合劑，一品脫水泥將覆蓋約7平方英尺的接合面。為了最好的紐帶，不要強(qiáng)求濕潤待連接的表面。
大于1/16英寸的補(bǔ)孔或粘接不匹配表面
將一液盎司（約30毫升）Buster氧化鋁水泥與6克輕度粉碎的Buster板或Buster纖維混合，制成粘稠的糊狀物。用抹刀或泥鏟把糊狀物抹入空隙。干燥和固化的速度比上面列出的要慢一些。
將一液盎司（約30毫升）Buster氧化鋁水泥與6克輕度粉碎的Buster板或Buster纖維混合，制成粘稠的糊狀物。用抹刀或泥鏟把糊狀物抹入空隙。干燥和固化的速度比上面列出的要慢一些。

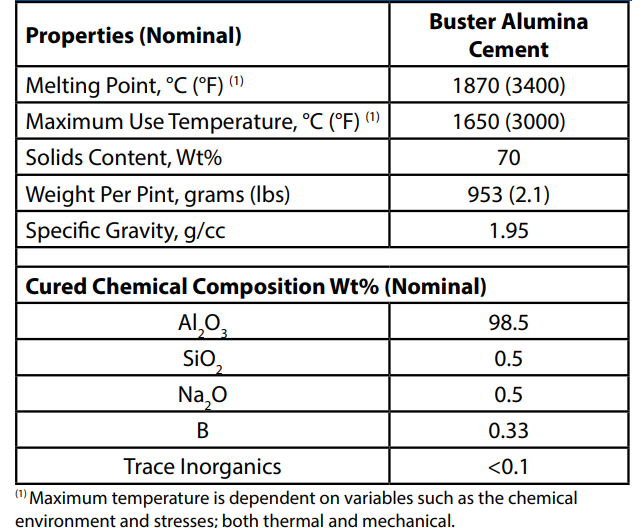

性能和特征：
應(yīng)用：
修補(bǔ)裂縫和開口
巴斯特氧化鋁水泥用于修補(bǔ)由氧化鋁纖維陶瓷材料構(gòu)成的爐壁裂縫和開口。對于大多數(shù)熔爐應(yīng)用，粘合在一起的物品一旦水泥干燥就可以投入使用。在800°F（426°C）或更高的溫度下固化可能是可取的，以便在使用前消除溫和的酸
粘合纖維陶瓷
Buster氧化鋁水泥用于將氧化鋁纖維陶瓷材料粘合在一起或粘合到其他多孔表面。巴斯特氧化鋁水泥具有厚涂料的稠度，在使用前應(yīng)徹底混合。它可以通過浸漬，刷，鏟或滾來應(yīng)用。如果Buster氧化鋁水泥通過蒸發(fā)變稠，去離子水或蒸餾水可以使水泥恢復(fù)到原來的稠度。它不易燃，不受凍結(jié)的影響

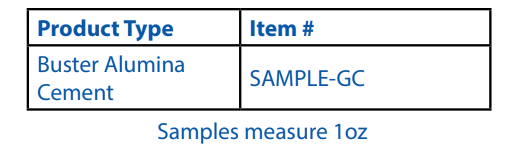

樣品：
定制產(chǎn)品信息：
Zircar Zirconia,Buster Alumina Cement,高溫氧化鋁水泥
http://ydzhly.com/zircarzirconia-materials/Buster Alumina Cement/
