ZR-RIG
高純度…表面硬化……水性……
亞微米氧化鋯顆粒增強氧化釔穩定氧化鋯纖維
亞微米氧化鋯顆粒增強氧化釔穩定氧化鋯纖維
產品信息：
ZR-RIG型氧化鋯硬化劑是為所有氧化鋯纖維產品的表面硬化而配制的，用于從紡織品和其他高級材料制造氧化鋯復合材料。這種復合材料由由亞微米氧化鋯顆粒增強的氧化鋯纖維基體組成。ZR-RIG具有與我們的ZYBF氧化鋯纖維相同的煅燒成分，并在固化后形成完全穩定的氧化鋯體
ZR-RIG含有懸浮在醋酸鋯水溶液中的亞微米級氧化釔穩定氧化鋯顆粒。懸浮液將在運輸中沉淀，如上圖中品脫大小的容器所示。該水基剛性劑混合后，具有低粘度房屋涂料的稠度。如果在使用過程中剛性劑變得太厚，無法完全滲透到氧化鋯纖維產品的表面，可以通過少量添加去離子水或蒸餾水來使其變薄
使用說明：
將氧化鋯布粘合成復合材料
1. 使用前充分混合ZR-RIG。亞微米氧化釔穩定的氧化鋯顆粒在過程中沉淀是正常的存儲。使用海綿，刷子，噴霧或簡單地倒在布的兩面，用適量的ZR-RIG，確保均勻滲透。ZR-RIG與ZYW-30A布配合使用的應用率氧化鋯復合材料的產量約為每平方英尺布料2.5液盎司
2. 用橡膠刮刀或滾筒從紡織品上去除多余的ZR-RIG。用一股水將浸濕的紡織品部分干燥空氣或在低溫烤箱中，直到ZR-RIG變得粘稠（本質上是一個“b階段”操作）。熱風槍紡織品在加熱過程中多次翻轉，已成功使用。
3. 層壓件在一起或形成形狀，而ZR-RIG是膠黏的卷或壓在一起良好的接觸層
4.慢慢干燥身，從100-200華氏度開始幾個小時，在一段時間內將溫度提高到240-300華氏度
3 – 4小時。最大干燥速率取決于鋪層的厚度。兩層通常可以晾干在240°F下加熱1-2小時。10層或更多需要在300華氏度下24小時徹底干燥
3 – 4小時。最大干燥速率取決于鋪層的厚度。兩層通常可以晾干在240°F下加熱1-2小時。10層或更多需要在300華氏度下24小時徹底干燥
5. 在800-1000°F的溫度下加熱1小時。在幾個小時內上升到這樣的溫度。建議。在某些應用中，為了增加強度，可能需要將主體固化在2000°F以上
表面硬化氧化鋯纖維制品
1. 使用前充分混合ZR-RIG。使用海綿、刷子或浸漬，在纖維上涂上幾層ZR-RIG表面。強化劑應完全浸透纖維表面。當它在表面結塊時，孔就滿了。
2. 讓處理過的部分風干一夜。然后建議在800-1000°F下固化。
2. 讓處理過的部分風干一夜。然后建議在800-1000°F下固化。

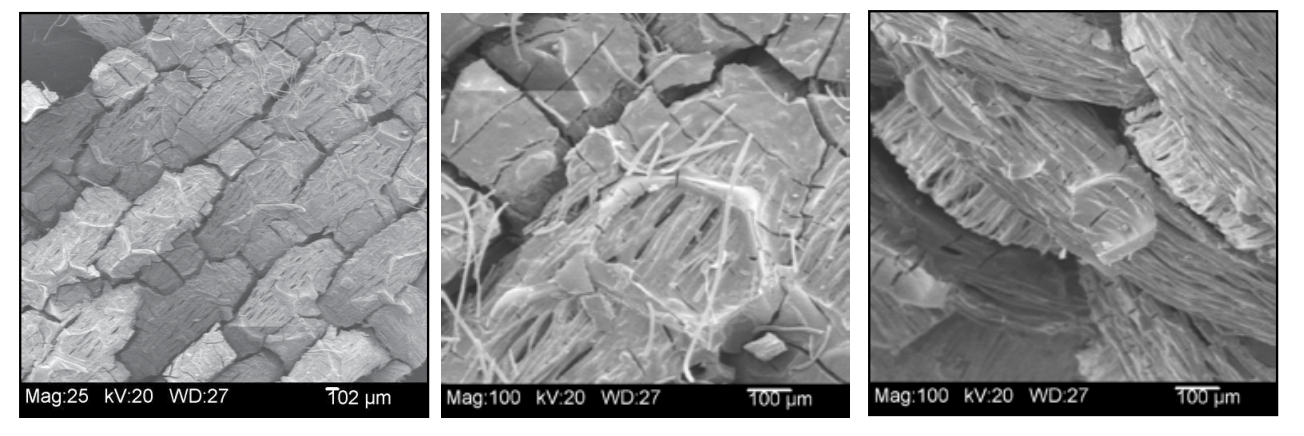

產品顯微圖：

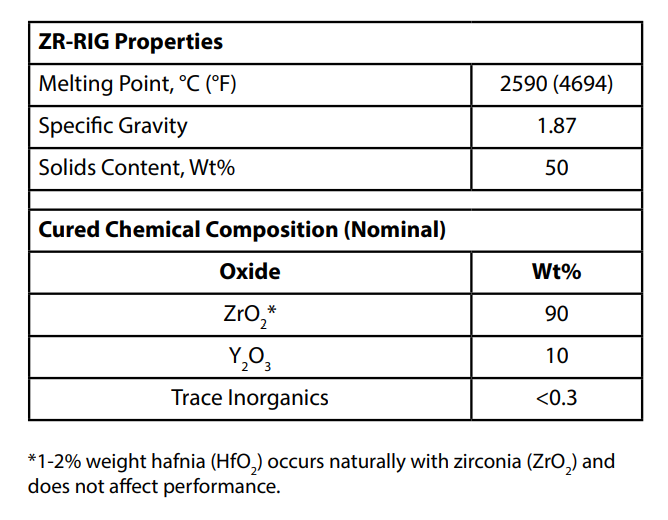

性能和特征：

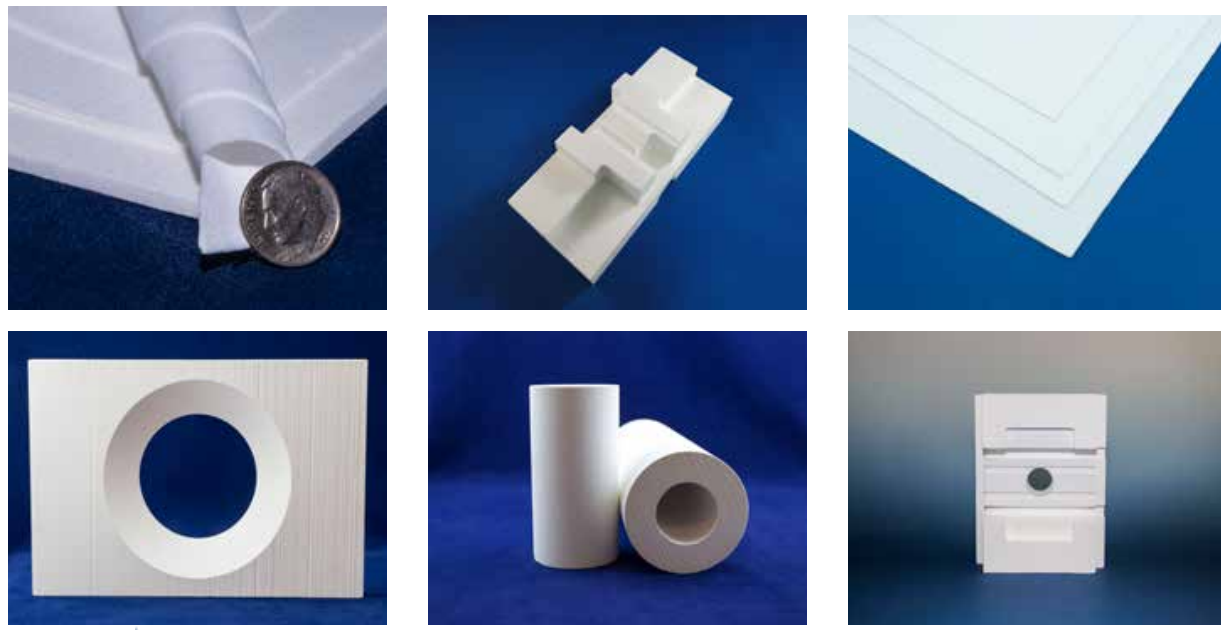

應用：
粘結強化劑
ZR-RIG用于表面硬化和作為低密度氧化鋯陶瓷纖維絕緣的強化劑。它還可以作為粘合劑用于紡織品復合結構的制造。
標準產品尺寸和訂貨信息：
[vimeo]http://vimeo.com/123456789[/vimeo]
樣品：
您可能感興趣的其他產品：
